系統簡介
1、力迅Fullcontroller富控?機房監控管理系統可實現多個機房集中監控和管理，實現“網絡化、智能化、無人化”的科學管理模式，讓信息化建設邁上一個新的臺階，讓機房的運行更為穩定、可靠，管理更為簡單、方便。
?
2、力迅機房數據中心監控系統是一款革命性的產品，它將整個系統“產品化”，兼容了各主流廠家的通訊協議，省卻了后臺系統二次開發、調試程序、現場組態等繁雜耗時的工作，系統更安全可靠，功能更強大，界面更豐富和直觀，把枯草的數字生動化，管理效率更高更方便。
?
3、力迅機房數據中心監控系統依據“模塊化”的設計理念，用戶可根據實際需要，分階段進行投入，輕松實現系統功能的搭積木式構建，從而使得系統的升級擴容變得更加簡便。
?
4、結合信息化管理的需求，提供了報表管理、網絡化管理、運維管理、高可靠性管理等多種管理功能，廣泛適用于各大中型數據中心機房及多機房聯網監控管理的需求。
?
系統功能
1、支持多類型UPS、電池柜、精密空調、精密配電柜、發電機、普通配電柜、普通空調、環境溫濕度、漏水、消防、防盜、門禁系統、視頻系統的集中統一監控管理
2、多區域、多層級、多用戶管理
3、全天候，實時監控管理
4、可實現遠程操作和維護
5、強大的歷史記錄和報表管理功能
6、報警響應速度快，報警方式多樣化（支持郵件報警、本地聲光報警、聲音報警、手機短信報警、電話語音報警等）
7、報警層級化、更適應大型系統管理需求
8、系統數據備份和恢復功能
9、B/S結構，方便查看和擴展
10、多樣化顯示頁面。滿足不同用戶操作需求（支持列表、地圖和巡航顯示方式）
監控對象和內容
動力監控 |
UPS監控 | 輸入、輸出電壓、電流、頻率等； UPS運行狀態：市電狀態、電池狀態、旁路狀態； 遠程控制UPS自測、關機等。 |
配電監控 | 輸入輸出電壓、電流、頻率、功率等；配電各路開關狀態 |
電池監控 | 單只電池電壓、電池組電壓、電流、容量、內阻； 精確判斷電池好壞、報告電池故障。 |
發電機監控 | 發電機輸出電壓、電流、頻率等；發電機運行狀態 遠程控制發電機開關機等。 |
環境監控 |
空調監控 | 記錄空調開關狀態的時間； 適時監控空調各部件的運行狀態和參數，并可遠程實現開關機控制；空調來電不受監控系統影響來實現來電自動重啟； 監視各樓層風機，新風機的開關狀態。 |
溫濕度監控 | 顯示實時環境溫濕度數據；溫濕度模塊自身具備液晶顯示； 耗電量低，無需額外供電，可通過RS485總線供電。 |
新風機監控 | 檢測新風機的開關狀態； 或通過新風機的智能通訊口實時監測新風機的狀態和參數。 |
煙感監控 | 實時監控室內的煙霧情況，若煙霧有異常，系統立即做出反應，對機房管理人員實現短信、語音、聲光、電話等報警。 |
漏水監控 | 系統可獲取漏水檢測區內任何點的漏水情況并有相應的報警； 可直觀地了解漏水發生位置與發生時間，方便維護人員開展工作。 |
安防監控 |
視頻監控 | 當有人進入機房自動打開燈光，啟動攝像機和硬盤錄像；視頻錄像有遠程瀏覽功能，可能指定的錄像事件進行回放。 |
門禁監控 | 對人員的出入有詳細的記錄；可遠程監控門的開關狀態；門開超時或非法開門時有相應的報警。 |
防盜監控 | 實時對進入機房的人員進行嚴格控制，一旦有人非法侵入，系統將自動報警。 |
其它監控管理 |
IT設施管理 | 服務器、操作系統、關鍵業務、網絡設備、數據庫等。 |
機柜微環境監控 | 機柜內溫度、供電、端口狀態、機柜門開關狀態等。 |
?
（1）系統架構
（2）先進的三層結構
（3）在一級單位設立一級監控中心平臺，一級監控中心對本層中心機房、二級網點機房、二級所轄三級網點機房進行分層、分級的集中管理，二級監控中心針對本層中心機房及二級轄區內的三級網點機房進行監控，三級網點機房無需設立監控中心。
?
?
一級監控中心拓?fù)鋱D
在一級監控中心安裝Fullcontroller機房動力環境監控總機，對下面的二級監控中心和網點機房進行分層、分級管理，通過一級中心的Fullcontroller機房動力環境監控總機可以查看所有二級監控中心Fullcontroller動力環境監控主機的監控信息。
?
二級監控中心拓?fù)鋱D
在二級監控中心安裝Fullcontroller機房動力環境監控主機，針對本層級網點機房及三級網點機房進行統一集中監控管理，三級網點機房無需設立監控中心。
?
系統優勢
1、嵌入式主機系統，安全穩定。
2、產品自主研發和制造，簡單、易用，兼容性好；
3、采用先進的B/S架構，實現遠程監控，不需安裝客戶端軟件和第三方插件；
4、純IP組網方式，滿足于多個機房動力環境遠程集中監控管理；
5、采用TCP/IP協議方式進行數據傳輸，支持多種網絡傳輸架構；
6、多種先進的通訊機制完美結合，保證數據更新實時性和報警的及時性的同時降低對帶寬的占用。
監控廠家 監控內容 | 傳統機房監控廠家 | 力迅監控產品 |
前端采集設備 | 購買第三方的透傳模塊來實現，兼容性差。 | 自主研發和制造的嵌入式產品，兼容性好。 |
前端設備具備獨立監控功能 | 前端采用的是透傳模塊，只有接口轉換功能，屬于非智能管理模塊。 | 有獨立的監控界面，不依賴后臺系統。 |
前端設備具備存儲功能 | 具有超長的歷史數據、歷史事件的存儲功能，方便客戶追溯后面系統出現故障時所發生的問題。 |
前端設備具備計劃任務功能 | 不依賴后臺系統，可獨立完成計劃任務功能，如UPS的定時放電、開關機。 |
前端設備具備報警功能 | 監控設備異?？赏ㄟ^E-mail或調用短信網關報警。 |
優化的通訊機制 | 前端采用的是透傳模塊，只有接口轉換功能，屬于非智能管理模塊，因此只支持單一輪詢機制，當監控設備數量增加到一定數量后，嚴重影響到后臺系統的穩定性及及時性。 | 通過串口獲取UPS等智能設備的數據，系統采用主動輪詢機制的同時接受前端采集設備提供的主動上報、變化上報、定時上報、報警上報等機制，以保證系統能夠及時、快速、準確的反映出所管轄的各網點的運行情況，設備的數量不影響系統的穩定性和及時性。 |
系統擴容 | 在系統擴容時，無法實現平滑升級，需在線組態來實現相應的功能擴展。 | 在系統擴容時，可以平滑升級，無需進行復雜的在線組態工作。所有的監控以模塊化的形式存在，可隨意添加或刪減，添加一套監控模塊只需在后臺軟件上添加一個IP地址即可進行監控。 |
產品安裝 | 后臺系統采用的是在線組態等軟件來實現監控，工程難度大，需要專人進行配合，實施周期長，維護相當困難。 | 后臺系統采用的是模塊化設計理念，工程難度小，只需要掌握簡單的人機界面操作，即可實現網點的添加和監控，無需專人進行配合，用戶只需做簡單的培訓即可實現系統網點的添加，實施周期短，維護簡單方便。 |
系統界面
系統顯示模式
●?樹狀模式
●?地圖模式
●?列表模式
●?巡航模式（可選）
監控界面
1、UPS監測界面
2、電池監測界面
3、精密空調監測界面
4、新風監控界面
5、精密配電監測界面
6、發電機監測界面
7、環境溫濕度監測界面
8、消防監測界面
9、門禁系統監測界面
10、防雷監控界面
11、視頻系統監測界面
管理界面
?
?
?

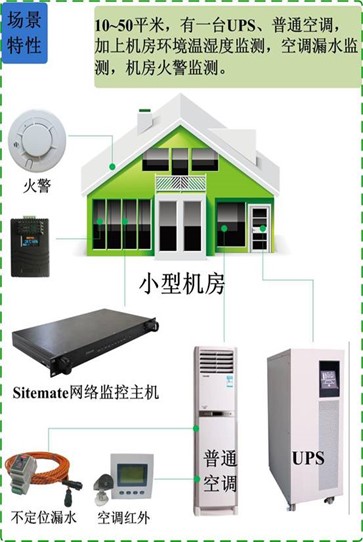

應用方案
?
?
?
主要產品介紹
Fullcontroller機房動力環境監控主機
?
Fullcontroller機房動力環境監控主機是一款功能強大的機房與UPS網絡綜合監控系統主機，主機系統采用了最為安全可靠的Linux系統平臺，網頁服務平臺采用最為安全、可靠、高效的Apache WEB+PHP?服務平臺，數據庫采用了最為先進、高效、安全、可靠的大型網絡數據庫Mysql。該主機提供精確故障定位能力，充分滿足網絡運維管理的需求；具備IP可視化管理、一鍵式配置的功能。自動運行監控，無需專人管理，大大降低了傳統運維人員學習IP技術的難度。Fullcontroller機房動力環境監控主機還實現對多種網絡設備的集中、統一管理，可為整個網絡實現拓?fù)涔芾?、資源管理、故障管理、配置管理、安全管理和性能管理，并通過拓?fù)湟晥D集中展示網絡資源。同時，F(xiàn)ullcontroller機房動力環境監控主機還支持顯示界面設置、用戶添加、用戶管理、區域告警、UPS品牌告警、歷史數據記錄和導出等。在互聯網飛速發展的時代里，F(xiàn)ullcontroller機房動力環境監控主機能在無人狀態下監控管理數據中心機房，全天候發送告警信息，勢將會成為數據中心機房的最佳搭檔。
產品的功能和特點：
1、?主機采用低功耗、超靜音的嵌入式硬件結構。適應各種惡劣環境，穩定可靠。
2、1U 19英寸標準機架式主機，美觀大方。
3、自身具備防雷、接口隔離和通訊傳輸隔離功能，自身設備故障時保證不影響其子監控設備的正常運行。
4、內置看門狗功能，保證系統有完善的自檢測和自我恢復功能。
5、支持多品牌，多類型UPS集中統一管理
6、可分區域管理
7、支持UPS全天候，實時監控管理
8、可實現UPS電源遠程操作和維護，如設定期電池放電測試，遙控UPS開/關機等
9、強大的歷史記錄和報表管理功能
10、報警響應速度快，報警方式多樣化
11、系統數據備份和恢復功能
12、B/S結構，方便查看和擴展
Fullcontroller采用B/S結構的優點
1、具有分布性特點，用戶只需要瀏覽器，就可以隨時隨地查詢UPS的監控狀態，不需要安?裝軟件。
2、軟件擴展簡單方便，通過增加網頁即可增加服務器功能。
3、維護簡單方便，只需要改變網頁，即可實現所有用戶的同步更新。
Sitemate機架式動力環境綜合網絡監控主機
?
Sitemate?機房環境網絡監控主機，是一款專為中心機房開發的，集漏水、溫濕度等于一身的環境網絡監控主機。該產品采用目前較為流行的19英寸機架式設計風格，220V交流直接供電，更符合現代機房的設計要求。另外產品支持16開關量檢測（接漏水、煙感、紅外、門磁、市電開關狀態等）、2路繼電器輸出控制，極大滿足了中小機房的監控需求，是建設現代無人值班守機房的最佳選擇。
Sitemate功能和特點：
1、1U19英寸標準機架；
2、16光電隔離干接點輸入端；
3、2路光電隔離繼電器遙控輸出支持聲光告警或其它設備聯動；
4、支持支動力及周邊環境進行監控；
5、支持聲光告警或其它設備聯動；
6、內建式超長壽命系統時鐘；
7、具備歷史事件和歷史數據記錄功能；
8、支持?jǐn)U展8路周邊環境溫濕度偵測模塊；
9、支持Telnet、超級終端、Web瀏覽器等多種配置管理方式；
10、內建完善的TCP/IP網絡功能模塊，支持SNMP、HTTP、DNS、SMTP、DCHP、SNTP等網絡協議；
11、支持短信、E-maill告警功能；
12、提供用戶權限管理，安全、保密、可靠；
13、獨立的嵌入式系統，無需依賴任何其他計算機；
14、內建優化的通信協議，保證數據采集的實時性，與Fullcontroller軟件配合使用，實現遠程集中監控；
RACKSLOT主機
Rockslot?是一款專為中心機房開發的，集UPS監控與擴展動力環境于一身的網絡擴展設備。該產品采用目前較為流行的19英寸機架式設計風格，220V交流直接供電，更符合現代機房的設計要求。我司產品Netmate II Mini網絡監控適配器（內置）、信號采集模塊（內置）等都可以放置在里，極大的滿足機房的監控需求，是建設現代無人值守機房的最佳選擇,具備RS232/RS485選擇功能，以滿足于RS232設備或者RS485通訊設備的方便接入，而不需要再使用其它的擴展設備。
?
NetmateII MINI智能網絡監控適配器
NetmateII MINI（內置式）
NetmateII MINI（外置式）
產品簡介
NetmateII MINI網絡監控主機是一款綜合網絡集中監控產品,可監控大多數品牌UPS、智能配電柜、精密空調，產品設計精致小巧，功能強大；具備郵件、短信告警功能以及計劃任務、?歷史事件、歷史數據記錄等；圖形化界面，操作方便，硬件平臺成熟穩定，并可擴展溫濕度偵測模塊。
產品功能
1、可通過網絡遠程監控UPS、智能配電柜、精密配電、精密空調、發電機、定位漏水等
2、可實現基于Web的用戶界面接口
3、可兼容多品牌多型號的UPS、精密空調、智能配電柜；
4、支持短信告警；
5、支持E-mail告警；
6、多用戶權限管理；
7、支持DHCP；
8、支持telnet、超級終端、WEB頁面配置；
9、支持計劃任務（定時自測、開＼關機）；
10、具備歷史事件和歷史數據記錄功能；
11、可通過HTTP、SNMP、Java applet、Telnet和Fullcontroller進行遠程監控和定理UPS;
12、空調、智能配電柜的監控和管理
13、完善的管理功能（數據日志、SNTP和工作日程安排等）；
其它產品
產品名稱 | 產品圖片 | 功能介紹 |
監控系統專用 短信報警機 |
| 利用GSM網絡平臺，為用戶提供短信報警功能?？蓮V泛用于電力、交通、工控等行業。 |
電池巡檢主機 |
| 能夠?qū)崿F(xiàn)通過網絡檢測各單體電池，精精確定位故障電池，方便用戶排除電池安全隱患： 具備每一節電池電壓及電池溫濕度的采集和顯示； 具備電池總電壓、電池總電流的采集和顯示； 具備歷史記錄功能，包括歷史事件和歷史數據； 具備電池組分組設置功能而且能夠判斷各組中的每一節電池的好壞； 具備指示燈顯示功能，能夠直觀了解電源、運行狀態、高精裝等信息； |
電池巡檢單元 |
| 電池巡檢單元與電池在線巡檢儀配套使用，對電池巡檢儀進行擴展，電池巡檢單無對每節電池的狀態進行監控，每個單元最多可檢測24節單體電池電壓；系統最多可檢測2組120節單體電池，即一個系統最多可配置10個電池檢測單元 |
煙霧傳感器 |
| 能夠準確地檢測煙霧?，當煙霧濃度超過限量時，傳感器發生聲光告警，并向采集器輸出告警信號 |
不定位漏水 傳感器 |
| 既可以和檢測線纜安裝使用，也可以和其它檢測探頭配套使用，通過其輸出的繼電器觸點信號，可與各種監控系統相整合，實現遠程報警及遠程設備的控制。 |
定位式測漏 檢測模塊 |
| 可通過RS485通信口進行查詢 |
空調智能遙控器 |
| 采用自學習原理與智能編碼分析技術，可實現對任意品牌空調的監測和控制 |
硬盤錄像機 |
| 采用H.264視頻壓縮方式采用了集成度高,?性能強,?功耗低的DSP處理器，多功能(同時進行錄像,?監看,?回放,?網絡監看) |
半球紅外攝像頭 |
|
|
門禁控制器 |
| 真正基于TCP/IP網絡的門禁系統,下載卡號信息和授權信息的速度是普通RS485門禁控制器的1千倍。 |
信號采集模塊 |
| 信號采集模塊基于Modbus協議的產品。該產品支持4路干接點信號輸出；可擴展漏水、門禁、煙感等傳感器，并且支持2路輸出控制，可接聲光告警等 |
