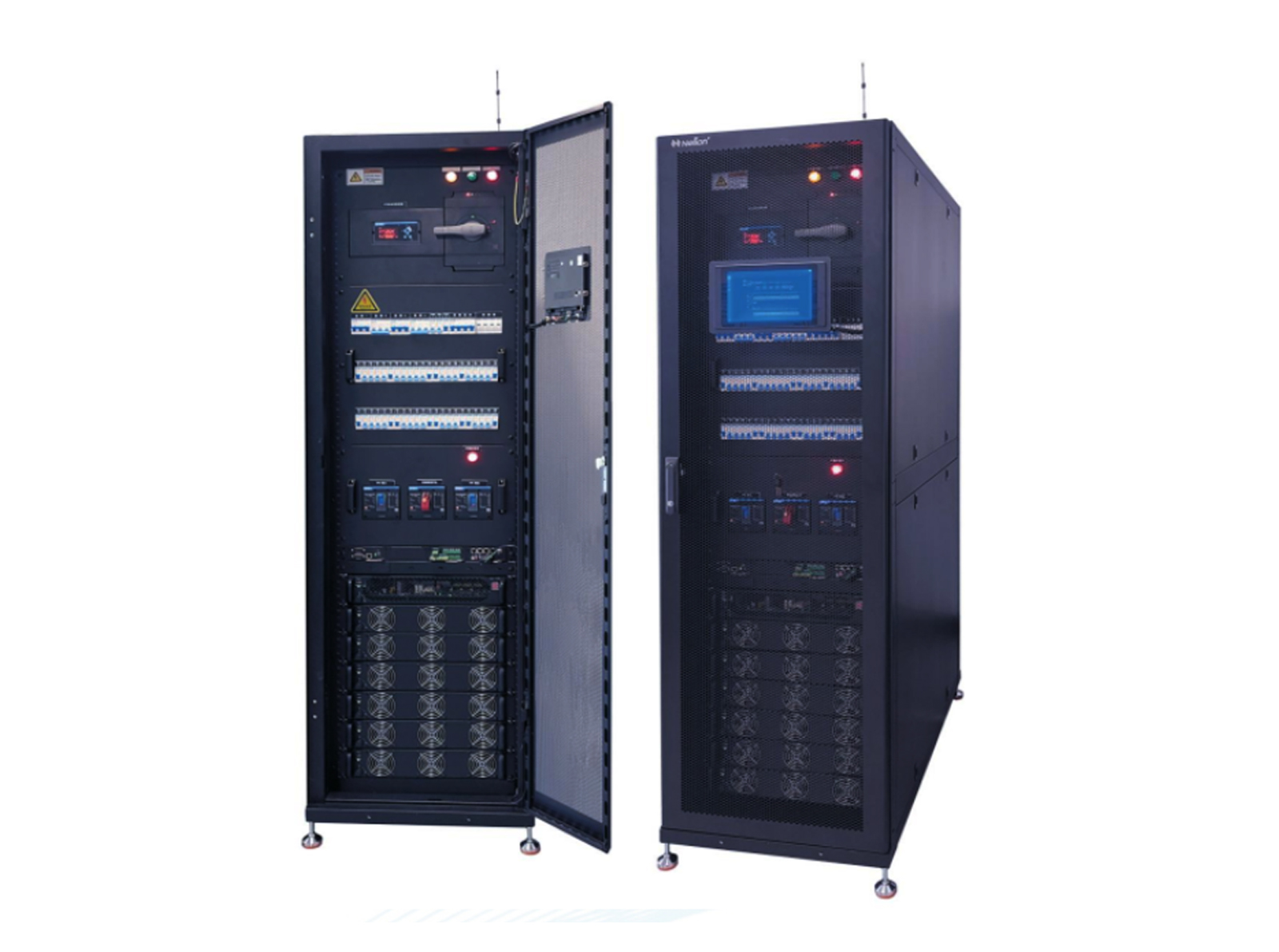

? ? ? ? 本公司二代PDM系列一體化UPS電源采用全模塊化設計
1
2
3、接入能力強
4
5、支持自定義告警配置
6、數據可通過北向接口上傳至集中管理平臺
7、大容量存儲
8、138V ~485Vac超寬輸入電壓范圍
，305～485Vac 不降額 ，138～ 305Vac 線性降額 ，適應惡劣電網。9
、功率模塊 、旁路模塊 、控制模塊全模塊化設計。10、各模塊支持熱插拔
，方便用戶靈活配置與逐步投資 ，易于維護。11
、市電輸入方式單路/雙路可選 。雙路輸入標配帶消防聯控功能的PC級ATS ，切換響應快速 ，確保電力供應的連續性和安全性12、UPS可并機共用電池組
應用領域
? ? ? ?中小型數據中心，IT機房
產品結構
產品型號 | MP-90K-PDM - MCCB160 | MP-90K-PDM - ATS160 | MP-120K-PDM - MCCB250 | MP-120K-PDM - ATS250 | MP-150K-PDM - MCCB400 | MP-150K-PDM - ATS400 | MP-180K-PDM - MCCB630 | MP-180K-PDM - ATS630 | ||
機柜總輸出容量 | 105kVA | 150kVA | 250kVA | 400kVA | ||||||
UPS | UPS機框容量 | 90kVA/90kW | 120kVA/120kW | 150kVA/150kW | 180kVA/180kW | |||||
適配模塊規格 | 15/20/25/30kVA(kW) ?高度:2U | |||||||||
最大模塊數量 | 3 | 4 | 5 | 6 | ||||||
輸入 | 輸入制式 | 三相四線 +PE | ||||||||
額定輸入電壓 | 380Vac/400Vac/415Vac（線電壓） | |||||||||
輸入電壓范圍 | 138～485Vac | |||||||||
輸入頻率范圍 | 40Hz ～70Hz | |||||||||
輸入功率因數 | > 0.99 | |||||||||
輸入電流諧波分量 | THDi ?≤ 3%（線性負載 ，最高點達到 ） | |||||||||
旁路 | 額定交流電壓 | 380Vac/400Vac/415Vac三相四線 ，與整流器輸入共中線 ，為輸出提供中線參考。 | ||||||||
過載 | ＜110% ，長期工作 ；110% ～125% ，5 分鐘 ；125% ～150% ，1分鐘 ；＞150% ，1秒 。 | |||||||||
額定中線電流 | 1.7 ×In | |||||||||
頻率 | 50/60Hz | |||||||||
切換時間 | ≤2mS | |||||||||
旁路電壓范圍 | 可設置 ：上限 ：+5% ，+10% ，+15% ，+20% ，+25% ，默認為+15% ?；下限 ：-20% ，-30% ，-45% ，默認為-20%。 | |||||||||
輸出 | 輸出制式 | 三相四線 ＋PE（與旁路共中線） | ||||||||
額定輸出電壓 | 220Vac/230Vac/240Vac(相電壓) | |||||||||
穩壓精度 | ±1%（平衡負載） | |||||||||
額定輸出頻率 | 50/60Hz | |||||||||
輸出功率因數 | 1 | |||||||||
輸出電壓不平衡度 | ±1% (0 ～100% 線性負載) | |||||||||
逆變過載能力 | 100%＜負載≤ 110%時 ，60min后轉旁路 ； 110%＜負載≤ 125%時 ，10min后轉旁路 ；125% ＜負載≤150%時 ，1min后轉旁路 ；150%以上和短路情況下逆變器可維持 200ms。 | |||||||||
緊急關機（ EPO ） | 立即關閉輸出 | |||||||||
電池 | 配套電池類型 | 標配 ：閥控式鉛酸蓄電池(VRLA)（可選配鋰電池） | ||||||||
電池組電壓 | ±180 ~ ±300Vdc | |||||||||
電池并聯組數 | 1 ～8組 | |||||||||
電池節數 | 30 ～50(12V電池 ，默認12V電池40節 ，電池節數雙數調節） | |||||||||
浮充電壓 | 2.25V/cell（可設范圍 2.20V/cell ～2.30V/cell ） | |||||||||
溫度補償 | -3.0mV/Cell/℃（可設范圍 ：0 ～-5.0 ） | |||||||||
均充電壓 | 2.35V/cell（可設范圍 ：2.30V/cell ～2.40V/cell ） | |||||||||
放電終止電壓 | 1.80V/cell（可設范圍 ：1.60V/cell ～1.90V/cell ） | |||||||||
最大充電電流 | 可設范圍 ：(1 ～15A)*模塊數 | |||||||||
配電 | 輸入方式 | 單路三相四線 +PE | 雙路三相四線 +PE | 單路三相四線 +PE | 雙路三相四線 +PE | 單路三相四線 +PE | 雙路三相四線 +PE | 單路三相四線 +PE | 雙路三相四線 +PE | |
輸入規格 | MCCB160A/3P | PC級ATS160A/4P | MCCB250A/3P | PC級ATS250A/4P | MCCB400A/3P | PC級ATS400A/4P | MCCB630A/3P | PC級ATS630A/4P | ||
UPS配電 | 輸入、旁路、輸出、維修旁路 ： 100A/3P*4 ，MCCB | 輸入、旁路 | 輸入 | 輸入、輸出、維修旁路 ：250A/3P*3 ， MCCB | ||||||
動力負載 | 空調 ：63A/3P/4個 ，市電 ：10A/1P/3個。 | |||||||||
IT負載 | (32A/1P*15+63A/1P*3)*2路 ，MCB | (32A/1P*21+63A/1P*3)*2路 ，MCB | (32A/1P*21+63A/1P*3)*2路 ，MCB | (40A/1P*18+63A/1P*6)*2路 ，MCB | ||||||
防雷 | C級防雷 ，20kA/4P。 | |||||||||
監控 | 標配 | 配電主/支路全電量參數和開關狀態監測 ；UPS整機運行參數、各模塊單元運行參數監控 ；瀏覽器遠程訪問監控系統 ，遠程查看、設置和控制（ 需連接外網 ）；電子郵件和微 信報警 ，手機APP遠程監控管理（ 需連接外網 ）；支持Modbus TCP/SNMP北向接口 ；監控內容還包括 ：設備實時狀態查詢、告警查詢、歷史數據查詢、系統日志查詢、告 警事件管理、告警通知方式、用戶告警設置、告警通知記錄、告警聯動記錄、設備管理、用戶管理 | ||||||||
選配 | 空調監控、蓄電池管理 | |||||||||
系統 | 系統效率 | > 95.5% | ||||||||
防護等級 | IP20 | |||||||||
通訊接口 | 干接點 | |||||||||
運行溫度 | 0～40℃ | |||||||||
儲存溫度 | -25 ～70℃ | |||||||||
相對濕度 | 5 ～95% RH（無凝露） | |||||||||
海拔高度 | 0 ～1000m（ 1000m 以上開始參考 IEC62040-3 標準降額 ，最高 4000m ） | |||||||||
物理 特性 | 參考重量 | 327kg | 332kg | 356kg | 363kg | 397kg | 407kg | 422kg | 430kg | |
尺寸（ W*D*H ） | 600*1100*2000mm/600*1200*2000mm | |||||||||
執行標準 | CE | |||||||||
*以上參數有可能調整和改變 ，請以實物為準
。
